Tổng quan và ứng dụng sản phẩm

JUHUO sản xuất vỏ nhựa đúc phun-tùy chỉnh được thiết kế để chứa các bảng điều khiển điện tử bên trong các thiết bị điều hòa không khí dân dụng và thương mại. Những vỏ này cách ly các phần điện áp thấp và cao-, quản lý việc định tuyến cáp bên trong và bảo vệ các bảng mạch khỏi độ ẩm xung quanh và sốc cơ học trong quá trình lắp ráp HVAC.

Vật liệu kỹ thuật & tính chất cơ học

Tính toàn vẹn của vỏ phụ thuộc vào việc lựa chọn nhựa nhiệt dẻo kỹ thuật phù hợp với tải trọng nhiệt và cơ học của bên trong thiết bị HVAC.

ABS tiêu chuẩn (Acrylonitrile Butadiene Styrene)
• Ứng dụng: Vỏ bộ điều khiển bộ điều khiển-tách và cửa sổ-tường trong nhà tiêu chuẩn.
• Đặc tính: Cung cấp độ co ngót ổn định (0,4% đến 0,7%), độ cứng bề mặt cao và khả năng chống va đập ổn định ở nhiệt độ vận hành tiêu chuẩn (0 độ đến 60 độ).

Hợp kim PC + ABS
• Ứng dụng: Vùng rung-cao, mô-đun biến tần thương mại hoặc dàn nóng gần khoang máy nén.
• Đặc tính: Mang lại độ bền kéo được tăng cường, nhiệt độ biến dạng nhiệt cao và khả năng chống chịu biến dạng của kết cấu tốt hơn dưới mô men xoắn liên tục.

Cấp độ chống cháy-
Có sẵn ở dạng công thức được xếp hạng UL94 V-0 hoặc V-2 để tuân thủ các tiêu chuẩn an toàn điện tại các thị trường khu vực cụ thể.

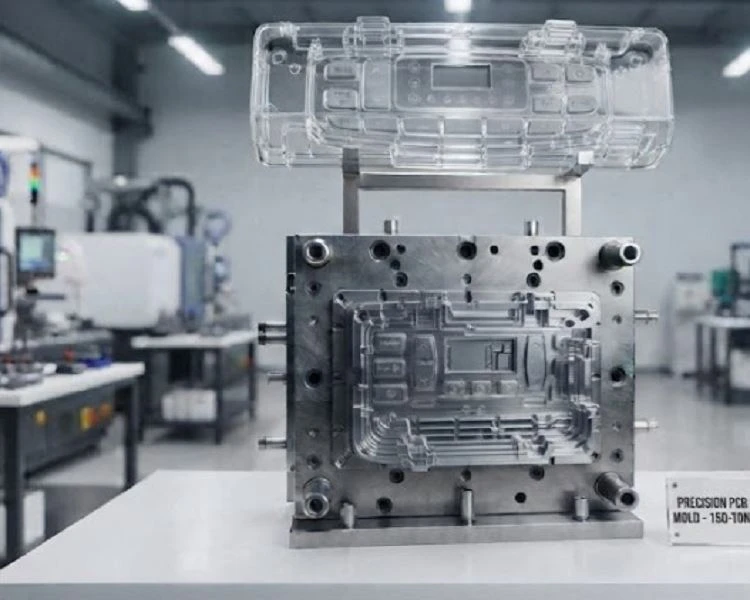

Các thông số khuôn ép và dụng cụ chính xác

Thiết kế dụng cụ trực tiếp quyết định độ chính xác về kích thước của các khớp-khớp, đầu vít và các đường cắt cáp hành động-trượt.

Dung sai kích thước

Các hốc khuôn được gia công với dung sai nghiêm ngặt (± 0,05 mm trên các đường tâm của lỗ lắp quan trọng) để ngăn bo mạch bị cong vênh hoặc lệch trong quá trình lắp PCB tự động.

Góc nháp & Độ dày của tường

Các bức tường chính duy trì độ dày đồng đều (2,0 mm đến 3,0 mm) với các gân gia cố bên trong để tránh vết lõm. Góc nháp được duy trì trong khoảng từ 0,5 độ đến 1,0 độ để tạo điều kiện đẩy chi tiết trơn tru.

Vị trí cổng

Các vị trí-cổng phụ hoặc cổng{1}}cạnh được thiết kế cách xa các mặt bên ngoài có thể nhìn thấy được để loại bỏ các nhược điểm về mặt thẩm mỹ trên các bề mặt vỏ lộ ra ngoài.

Quy trình kiểm soát, kiểm tra và tuân thủ chất lượng

Tính nhất quán trong sản xuất được xác minh thông qua các điểm kiểm tra có hệ thống và tuân thủ các khung pháp lý quốc tế:

01/

Kiểm tra bài viết đầu tiên (FAI):Các mẫu ban đầu từ các lần chạy dụng cụ mới được đo bằng máy đo tọa độ (CMM) để xác minh bước lỗ, độ dày thành và kích thước ngoại vi so với dữ liệu CAD 3D.

02/

Giám sát quá trình:Các thông số phun (cấu hình nhiệt độ thùng, áp suất đóng gói, thời gian làm mát và thời lượng chu kỳ) được ghi lại tự động để duy trì khả năng lặp lại từ-đến-lô.

03/

Kiểm tra sự phù hợp về chức năng:Vỏ đúc trải qua thử nghiệm thả rơi cơ học-với các mẫu PCB thực tế để xác nhận rằng không có nhiễu với rơle, tụ điện và khối đầu cuối được gắn.

04/

Tuân thủ quy định:Tất cả các cấp sản xuất đều tuân thủ đầy đủ các tiêu chuẩn quản lý chất lượng ISO 9001, cùng với các chỉ thị môi trường RoHS và REACH để tiếp cận thị trường toàn cầu.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Loại sản phẩm	Điều hòa không khí Vỏ PCB / Vỏ bảng điều khiển
Phương pháp sản xuất	Đúc nhựa áp suất cao-
Tùy chọn vật liệu	ABS, PC+ABS, Nhựa kỹ thuật chống cháy-
Dung sai kích thước	Tiêu chuẩn ISO 2768-m (Tính năng chính xác đến ± 0,05 mm)
Hoàn thiện bề mặt	Kết cấu VDI 3400, lớp hoàn thiện gương SPI hoặc tiêu chuẩn mờ
Chất lượng & Tuân thủ	Tuân thủ ISO 9001, RoHS và REACH
Tùy chỉnh	OEM/ODM dựa trên tệp 3D STEP/IGES hoặc mẫu vật lý

Câu hỏi thường gặp

Q: Chức năng của vỏ PCB máy điều hòa là gì?

Trả lời: Vỏ PCB bảo vệ bảng điều khiển điện tử bên trong máy điều hòa không khí khỏi bụi, tiếp xúc ngẫu nhiên, hư hỏng cơ học và ảnh hưởng của môi trường. Nó cũng giúp duy trì vị trí PCB ổn định trong quá trình lắp ráp.

Hỏi: Bạn có thể sản xuất vỏ PCB theo thiết kế hiện có của chúng tôi không?

Đ: Vâng. Chúng tôi cung cấp dịch vụ sản xuất OEM dựa trên bản vẽ, tệp 3D, mẫu hoặc yêu cầu lắp ráp PCB của khách hàng. Các kỹ sư của chúng tôi có thể tối ưu hóa cấu trúc cho quá trình ép phun và sản xuất hàng loạt.

Hỏi: Những vật liệu nào có thể được sử dụng cho vỏ PCB của máy điều hòa không khí?

Trả lời: Các vật liệu phổ biến bao gồm ABS và PC+ABS. ABS được sử dụng rộng rãi vì hiệu suất đúc tốt và hiệu quả chi phí, trong khi PC+ABS mang lại khả năng chống va đập cao hơn và hiệu suất cơ học được cải thiện. Lựa chọn vật liệu phụ thuộc vào yêu cầu ứng dụng cụ thể của bạn.

Hỏi: Làm thế nào để bạn đảm bảo chất lượng vỏ PCB trong quá trình sản xuất?

Đáp: Chúng tôi kiểm soát chất lượng thông qua việc kiểm tra nguyên liệu đầu vào, xác minh khuôn mẫu,-giám sát sản xuất theo thời gian thực và kiểm tra lần cuối. Các điểm quan trọng như kích thước, độ lắp ráp và hình thức bên ngoài đều được kiểm tra nghiêm ngặt trước khi giao hàng.

Hỏi: Khối lượng sản xuất điển hình mà bạn hỗ trợ là bao nhiêu?

Đáp: Chúng tôi hỗ trợ cả đơn đặt hàng nguyên mẫu lẫn sản xuất OEM số lượng lớn. Năng lực sản xuất có thể được điều chỉnh linh hoạt theo nhu cầu của khách hàng và tiến độ dự án.
